本帖最后由 ifreecode 于 2018-1-5 10:12 编辑

在继续添加新的功能之前,我们需要对当前的游戏功能测试一下,确保一切工作正常。

首先我们要对场景做一些小的调整。

在Unity编辑器的Hierarchy视图中找到HItCubeParent下的ruined_house子对象,然后在Inspector视图中右键单击Unity AR Hit Test Example(Script)组件,选择Edit Script,并对其中的代码进行编辑。

当前的代码有一个小小的问题,特别是在Update方法中。当前的脚本会检测用户在屏幕上的触碰操作,并将其转换成一个新的坐标。但问题在于,当触碰游戏的UI按钮,比如射击按钮时,也会执行类似的操作,并将整个地图移动到新的坐标。这显然不是我们希望看到的。

因此我们将更改UnityARHitTestExample.cs的代码如下:

using System;
using System.Collections.Generic;
//1.导入UI事件系统
using UnityEngine.EventSystems;

namespace UnityEngine.XR.iOS
{
        public class UnityARHitTestExample : MonoBehaviour
        {
                public Transform m_HitTransform;

        bool HitTestWithResultType (ARPoint point, ARHitTestResultType resultTypes)
        {
            List<ARHitTestResult> hitResults = UnityARSessionNativeInterface.GetARSessionNativeInterface ().HitTest (point, resultTypes);
            if (hitResults.Count > 0) {
                foreach (var hitResult in hitResults) {
                    Debug.Log ("Got hit!");
                    m_HitTransform.position = UnityARMatrixOps.GetPosition (hitResult.worldTransform);
                    m_HitTransform.rotation = UnityARMatrixOps.GetRotation (hitResult.worldTransform);
                    Debug.Log (string.Format ("x:{ 0:0.######} y:{ 1:0.######} z:{ 2:0.######}", m_HitTransform.position.x, m_HitTransform.position.y, m_HitTransform.position.z));
                    return true;
                }
            }
            return false;
        }

                // Update is called once per frame
                void Update () {
                        if (Input.touchCount > 0 && m_HitTransform != null)
                        {
                                var touch = Input.GetTouch(0);
                                //2.对此行代码进行调整,添加另外一个逻辑判断条件,也即UI系统没有进行交互
                                if ((touch.phase == TouchPhase.Began || touch.phase == TouchPhase.Moved) && !EventSystem.current.IsPointerOverGameObject(0))
                                {
                                        var screenPosition = Camera.main.ScreenToViewportPoint(touch.position);
                                        ARPoint point = new ARPoint {
                                                x = screenPosition.x,
                                                y = screenPosition.y
                                        } ;

                    // prioritize reults types
                    ARHitTestResultType[] resultTypes = {
                        ARHitTestResultType.ARHitTestResultTypeExistingPlaneUsingExtent,
                        // if you want to use infinite planes use this:
                        //ARHitTestResultType.ARHitTestResultTypeExistingPlane,
                        ARHitTestResultType.ARHitTestResultTypeHorizontalPlane,
                        ARHitTestResultType.ARHitTestResultTypeFeaturePoint
                    };

                    foreach (ARHitTestResultType resultType in resultTypes)
                    {
                        if (HitTestWithResultType (point, resultType))
                        {
                            return;
                        }
                    }
                                }
                        }
                }


        }
}
以上仅作了两处调整,按照数字编号解释一下:
1.导入了Unity的UI事件交互系统的
2.添加了一个判断条件,仅当UI事件交互系统没有响应时才会执行下面的操作。

通过这两处调整,就可以规避我们刚刚提到的问题。

回到Unity编辑器,接下来我们还希望实现当用户触碰Start Game按钮开启游戏后,可以删除UnityARHitTestExample脚本。因为当游戏正式开启后,我们不希望再实时更改ruined_house对象的位置,而希望它固定在某个位置。此外,在开启游戏后还需要做的就是禁用Start Game按钮,直到游戏重新开始。

为此,在Hierarchy视图中选择HItCubeParent下的ruined_house子对象,然后在Inspector视图中点击Add Component,创建一个新的脚本文件,将其命名为StartGame,并在MonoDevelop中将其打开。

更改其中的代码如下:

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

//1.导入UI相关的命名空间
using UnityEngine.UI;
//2.导入ARKit相关的命名空间
using UnityEngine.XR.iOS;

public class StartGame : MonoBehaviour {

        //3.开始按钮
        public Button startBtn;
        //4.创建到UnityARHitTestExample的引用
        private UnityARHitTestExample unityARHitTestExample;
        //5.crosshair
        public Image crosshair;



        // Use this for initialization
        void Start () {

                //6.添加开始游戏按钮的事件响应机制
                startBtn.onClick.AddListener (StartNewGame);

        }


        void StartNewGame(){

                //7.获取到UnityARHitTestExample的引用
                unityARHitTestExample = GetComponent<UnityARHitTestExample> ();
                //8.删除到UnityARHitTestExample的引用
                Destroy (unityARHitTestExample);
                //9.禁用开始游戏按钮
                startBtn.gameObject.SetActive (false);
                //10.启用辅助瞄准
                crosshair.gameObject.SetActive (true);
        }
}

这里按照注释行的数字编号顺序来简单解释一下:
1.这里导入了和UI相关的命名空间
2.导入了和ARKit相关的命名空间
3.创建到开始按钮的引用
4.创建到UnityARHitTestExample的引用 5.创建到crosshair准星的引用
6.添加开始游戏按钮的事件响应机制 7.获取到UnityARHitTestExample的引用 8.删除到UnityARHitTestExample的引用 9.禁用开始游戏按钮 10.启用辅助瞄准
接下来回到Unity编辑器,做一些简单的设置。

首先在Hierarchy视图中的Canvas下找到Crosshair,并将其禁用,因为我们会在代码中将其启用。
接下来在Hierarchy视图中找到HitCubeParent下的ruined_house子对象,然后在Start Game(Script)组件处设置Start Btn和Crosshair如下。


点击Unity编辑器工具栏上的Play按钮,然后切换到Game视图。当我们按下Start Game按钮的时候,可以看到Inspector视图处的UnityARHitTestExample脚本对象已经没有了,Start Game按钮也消失了,而准星则出现在界面中间。如下图所示。


接下来我们要在iPhone设备上进行测试。

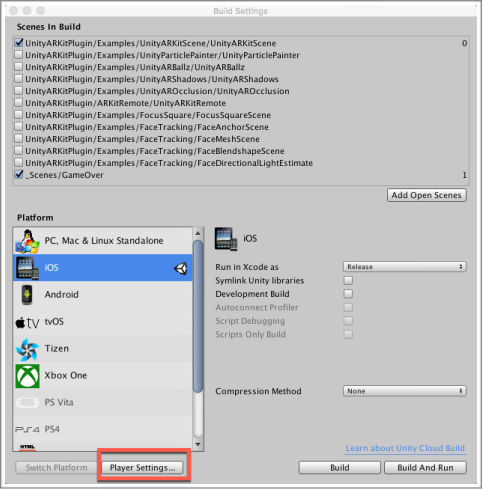

为此,从Unity菜单栏中选择F
ile-Build Settings,

然后点击Player Settings,

首先更改设备朝向,在Resolution and Presentation部分的Default Orientation属性处,从下拉列表中选择Landscape Left,如图所示。
然后点击Build and Run按钮编译运行。
此时可能会提示你之前有同名的项目,选择Replace即可。


此时系统会自动在Xcode中打开生成的项目,当然首先会看到几个错误提示。
接下来要在Xcode的General- Signing中更改Team信息。
之前提到过,你需要注册一个苹果开发者账号,才能顺利进行下面的工作。
如果还没有注册过,需要在苹果官网注册:https://developer.apple.com/


然后确保iPhone设备连接到电脑上,点击Xcode工具栏上的编译运行按钮(向右的三角)即可。
可以看到,在我们触碰Start Game之前,ruined_house模型在空间中的位置是会发生变化的。当触碰Start Game按钮后,房屋模型的空间位置就不变了,然后就会看到僵尸敌人从各个方向来袭。触碰屏幕右下角
可以开始攻击。我们可以借助准星的力量进行瞄准。当敌人受到攻击时,会受到一个向后的冲力,同时会播放音效和粒子特效。在遭到敌人攻击时,也会有对应的音效和屏幕特效。



需要特别说明的是,在手机上实际测试游戏的时候,最好是在户外。如果是在室内测试,那么建议将房屋模型和敌人的Transform比例进行相应的缩写。
实际测试之后,我们发现有一些小的地方可以继续优化。

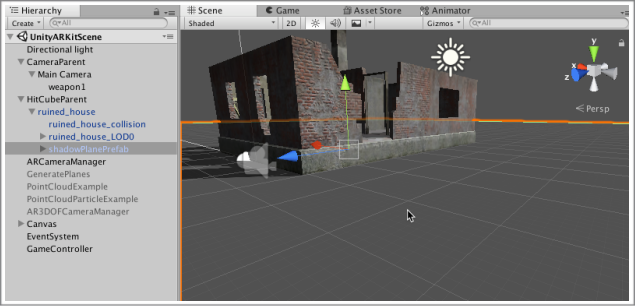

首先,我们不太希望看到房屋底部的阴影,因此需要把HitCubeParent下的shadowPlanePrefab的位置稍微往上提一下。
此外,现在房屋的阴影有点太生硬了,因此需要更改阴影的力度。

在Hierarchy视图中选择Directional Light,然后在Inspector视图中将Light组建的Shadow Type下的Realtime Shadows的Strength属性调整到0.55左右。

最后在Hierarchy视图中找到CameraParent下的Main Camera的子对象weapon1,然后在Inspector视图中将Shoot Enemy(Script)组建中的Force Add属性值降低到150,从而让敌人受到的冲击力显得更为自然。


OK,现在我们的调整就基本到位了。

本课内容到此结束,从下一课开始,我们将继续为游戏添加更多有意思的功能。
